ВОЗДУШНЫЙ КАНАЛ
Артикул:
|
Модель |
|

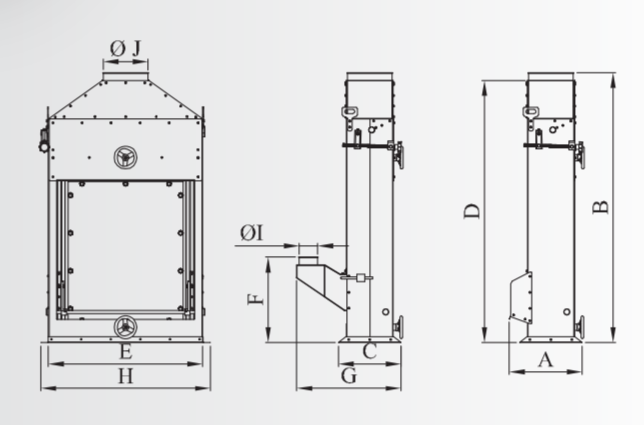

Размеры (мм) |
Нижний выход продукта |
Необходимость в воздухе - m3 / мин |
Производительность |
Вес |
||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
(т/ч) |
(кг) |
|||
|
OHK 60 |
475 |
1750 |
400 |
1700 |
600 |
555 |
676 |
700 |
120 |
290 |
300x600 |
40 |
8 |
80 |
|
OHK 80 |
475 |
1750 |
400 |
1700 |
800 |
555 |
676 |
800 |
120 |
290 |
300x800 |
50 |
16 |
95 |
|
OHK 100 |
475 |
1750 |
400 |
1700 |
1000 |
555 |
676 |
1100 |
120 |
290 |
300x1000 |
65 |
25 |
140 |
|
OHK 150 |
475 |
1750 |
400 |
1700 |
1500 |
- |
- |
1600 |
- |
400 |
300x1500 |
100 |
50 |
270 |
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Воздушный канал без виброблока в составе мельничных мукомольных комплексов на базе Комплектов оборудования предназначен для очистки зерна поступившего с мусорного сепаратора от примесей отличающихся аэродинамическими свойствами с помощью воздействия направленного воздушного потока.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Воздушный канал производит очистку зерна, поступившего с мусорного сепаратора, от примесей отличающихся аэродинамическими свойствами. Зерно поступает в приемную камеру, создавая подпор, препятствующий подсосу воздуха в приемную камеру. Далее зерно поступает в зону действия воздуха. Подвижную стенку в нижней части устанавливают в такое положение, чтобы слой зерна был практически горизонтальным, что создает оптимальные условия для уноса легких примесей. Основное количество воздуха, проходя под приемной камерой, объединяется с воздухом, поступающим через жалюзи задней стенки, и пронизывает слой зерна. Дополнительное поступление воздуха через жалюзи препятствует оседанию пыли в воздушном канале. Легкие примеси вместе с воздухом поднимаются вверх по каналу и выносятся в аспирационную систему, а очищенное зерно выводится через выпускной конус и подается для дальнейшей очистки в триерПринцип работы воздушного канала заключается в следующем. Очищенное зерно через выпускной канал поступает в канал, где от зерна отделяются и уносятся в циклон легкие примеси и пыль.
