ТРИЕР

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Триеры предназначены для отделения от зерна мелких примесей (обломков зерна, шаровидных коротких семян других растений, мелких камней, песка) и применяются в составе различных мельничных мукомольных комплексов на взрывопожароопасных производственных объектах хранения, переработки и использования растительного сырья.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

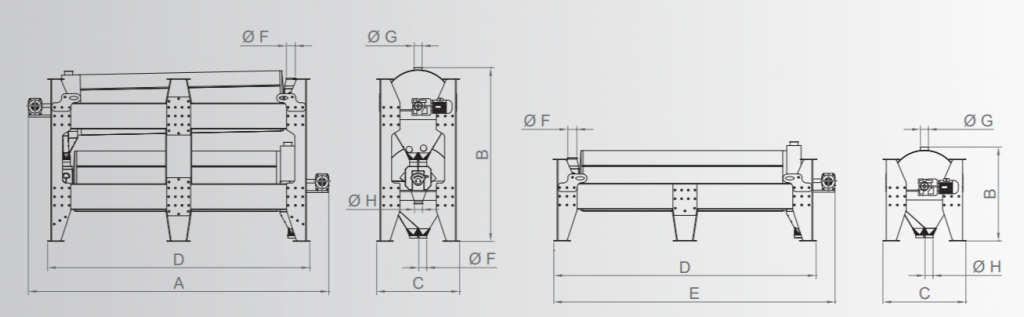

Сварная рама из гнутого стального листа является опорной для триерных цилиндров и приводных электродвигателей, установленных на консолях к раме. На опорной раме имеется заземляющий зажим со знаком заземления для подсоединения триера к контуру защитного заземления по месту его монтажа и применения. Приводной вал каждого цилиндра находится в наружных подшипниковых узлах, закрепленных на поперечных балках рамы. Привод каждого цилиндра осуществляются от индивидуального эл.двигателя через цепную муфту и редуктор фирмы “YILMAZ REDUKTOR”. На приводах применяются 3-х фазные электродвигатели переменного тока (220/380В, 50Гц) фирмы “GAMAK” (Турция) различной мощности (см. табл.1) с классом изоляции F и со степенью защиты оболочки IP55. Клеммовые коробки эл.двигателей герметизированы, внутри коробок имеются заземляющие клеммы.

На раме триера находится штурвал с винтовым механизмом для поворота лотка внутри триерного цилиндра (на торце цилиндра имеется шкала с делениями 1….9 и указателем поворота лотка). Сверху рамы, со стороны привода, смонтирован питатель с патрубком продукта диаметром 120 мм, соединяемый хомутом с самотечным трубопроводом зерна. На питателе - прозрачное окно на винтах – барашках, и два инспекционных люка с резиновыми заглушками. Сверху триера, со стороны выгрузки продукта, имеется аспирационный патрубок диаметром 120 мм. На стороне, противоположной приводу, имеются выпускные патрубки в виде спаренных конусов-сходов для очищенного зерна и отходов (отходы - в мешки, зерно – в самотечную трубу).

Триерные цилиндры имеют фетровые уплотнения по торцам и пылезащищенные подшипниковые узлы. Аспирация триера осуществляется от аспирационной сети отделения зерноочистки с расходом воздуха 10-15 м3/мин.

Вращающаяся цепная муфта привода закрыта защитным кожухом, доступ к вращающемуся триерному цилиндру ограничивается высотой установки триера или внешними ограждениями.

Органы местного (ручного) управления приводами триера отсутствуют. Управление и контроль за работой триера осуществляются с центрального пульта управления мельничного комплекса, в состав которого входит триер. Пуско-защитная аппаратура эл.двигателей, предохраняющая их от перегрузки, короткого замыкания и самовключения при восстановлении прерванной подачи электроэнергии, предусматривается также в составе электрооборудования мельничного комплекса.

Принцип работы триера заключается в следующем: через впускной патрубок сортируемое зерно попадает во вращающийся цилиндр. Полноценные зерна пшеницы попадают в сортировочные ячейки в кожухе вращающегося цилиндра, поднимаются и выпадают из ячеек в лоток разгрузочного шнека, затем зерно выводится шнеком из триера и поступает в обоечную машину. Длинный сор остается в кожухе цилиндра и направляется потоком на выпуск как инородные примеси.
