КАМНЕОТБОРНИК
Артикул:

|
Модель |

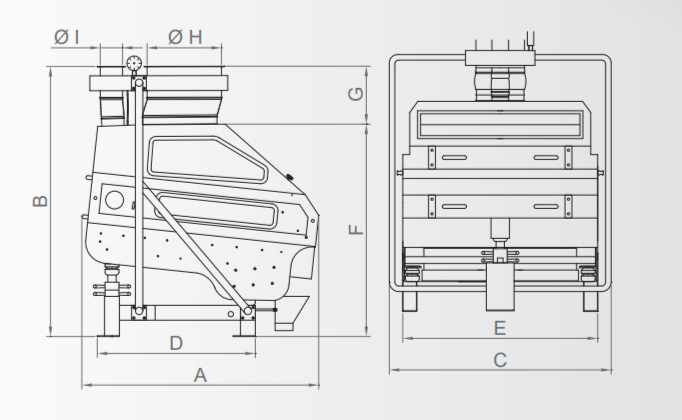

Размеры (мм) |
|
|
Производительность |
Потребность в воздухе |
Мощность двигателя |
Вес |
||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
(т/ч) |
m3/мин |
(кВт) |
(кг) |
|
|
OTA 120x120 |
1780 |
1940 |
1600 |
1080 |
1180 |
1400 |
540 |
500 |
120 |
14 |
230 |
2 x 0,75 кВт 1000 об |
650 |
|
OTA 120x150 |
1780 |
1940 |
1900 |
1080 |
1180 |
1400 |
540 |
600 |
150 |
18 |
290 |
2 x 1,1 кВт 1000 об |
720 |
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Камнеотборники, смонтированные в составе отделения очистки мельничных мукомольных комплексов предназначены для отделения от зерна тяжелых примесей, таких как камни, песок, стекло, немагнитные металлы и прочее.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Основным рабочим органом камнеотборника является колеблющийся ситовой корпус, установленный на 3-х упругих (резиновых) опорах под углом к горизонтали и приводимый в движение с помощью установленного на нем электродвигателя – вибратора. В ситовом корпусе имеется плоское сортировочное сито и воздуховыравнивающее перфорированное днище. Угол наклона ситового корпуса регулируется механизмом, рукоятка которого имеется на задней опоре корпуса. Сверху установлен защитный кожух с патрубками питателя и аспирационного воздуховода. По бокам ситового корпуса и защитного кожуха, а так же сверху последнего имеются прозрачные смотровые окна.
На трубчатой консоли к опорной раме закреплен патрубок воздуховода с заслонкой ручного действия, и патрубок питателя, соединенный с самотечным трубопроводом от нории. На патрубке воздуховода установлен стрелочный дифференциальный манометр, измеряющий разряжение в ситовом корпусе (шкала 0 – 250 мм. вод. ст.). Патрубки на консоли и соответствующие им патрубки на ситовом корпусе соединены гибкими рукавами.
